Siemens NX

NX ist ein interaktives CAD/CAM/CAE-System. Ursprünglich von Unigraphics Solutionsauf Basis des eigenen Parasolid–Modellierkerns entwickelt, wurde das Unternehmen von Siemens übernommen und firmiert seitdem als Siemens Digital Industries Software, welche die Software weiterentwickeln und vertreiben.

Die Software besitzt ein komplexes Lizenzmodell: Funktionen des Programms sind in „Anwendungen“ mit allgemeiner Funktionalität aufgeteilt und werden dort in speziellen Paketen gebündelt. Funktionen können nur verwendet werden, wenn das entsprechende Leistungspaket freigeschaltet ist. Die übergeordnete Anwendung ist NX Gateway, wofür jeder NX Anwender eine Lizenz besitzen muss. Die anderen Anwendungen sind optional und können je nach Anwender individuell konfiguriert werden. Es werden in der Regel die beiden letzten Major Releases unterstützt. Fehler in älteren Versionen werden nur bei Reproduzierbarkeit in den aktuell unterstützen Versionen behoben. Seit der Version NX9 wird nur noch eine 64-Bit-Version angeboten; die 64-bit-Unterstützung wurde mit der NX4, parallel zur 32-Bit-Version, implementiert. Die Version für MacOS wurde mit NX12 eingestellt. Die Linux-Variante wird seit der Version 1847 nur im Batch Mode (Die Bezeichnung dieser Linux-Version ist „NX-Batch“) unterstützt (keine GUI-Anwendung mehr). Mit der Version 1847 wird die Anwendung als „Continuous Release“, ähnlich dem Versionierungsschema von Windows 10 gepflegt^[1] (Release Numbers für 1847 Series > PDF S. 19^[2]).

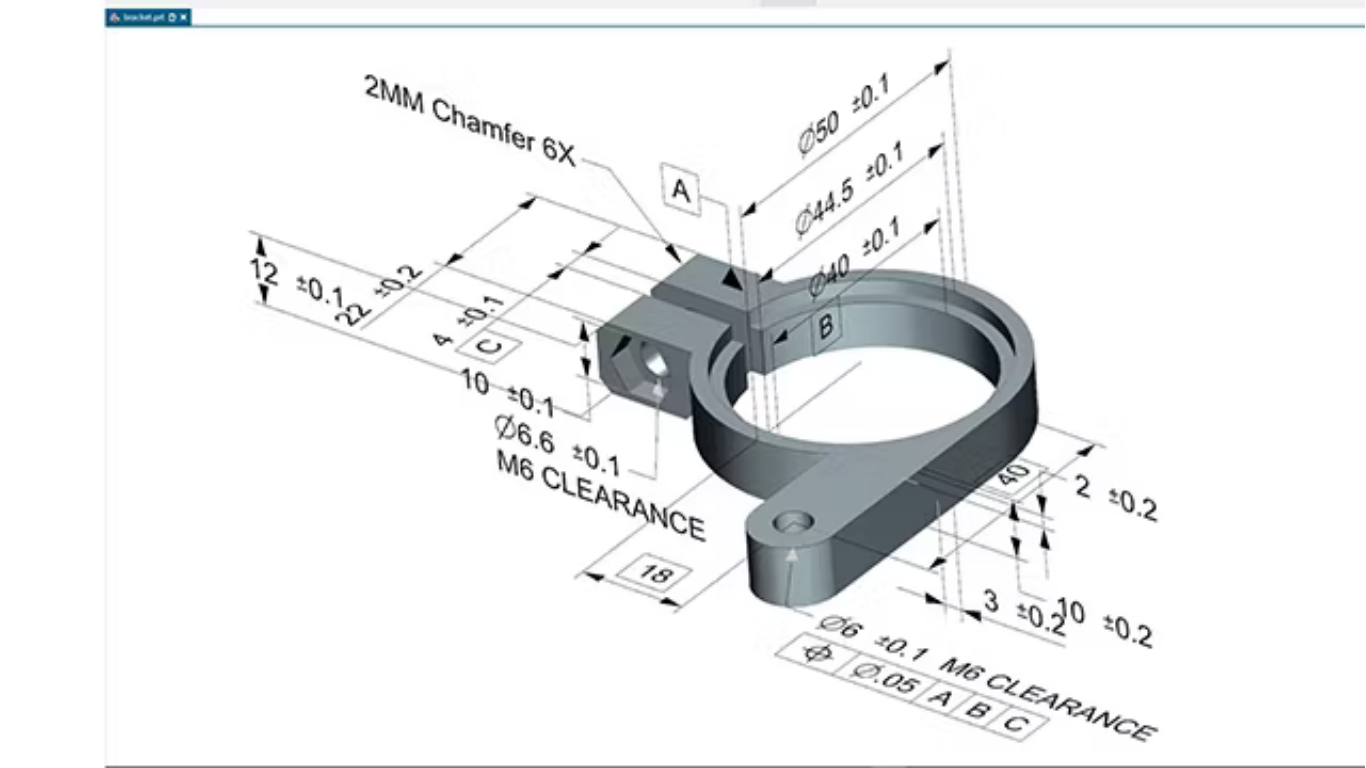

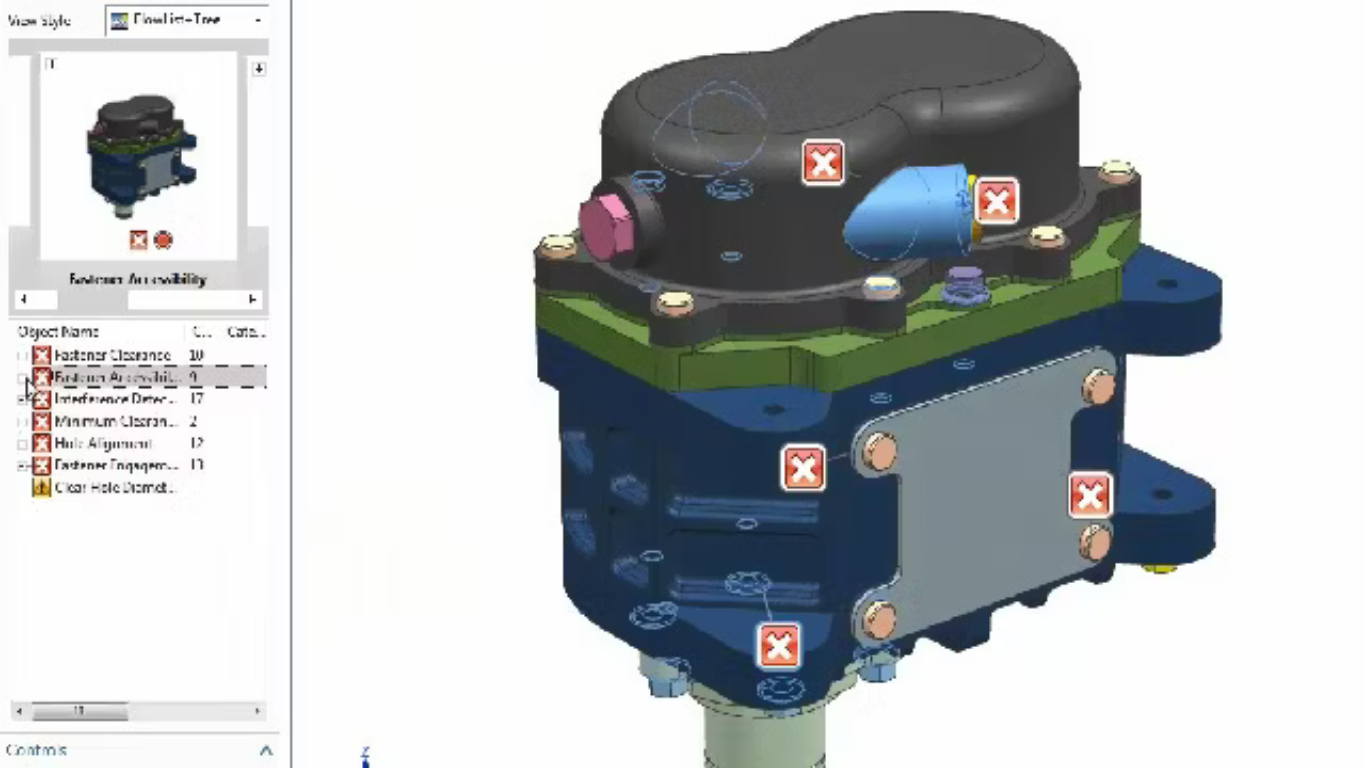

Die CAD-Funktionen automatisieren die gewöhnliche Konstruktions-, Entwurfs- und Zeichenarbeit in den heutigen Fertigungsbetrieben. NX ist ein vollständig dreidimensionales System mit doppelter Genauigkeit, das die exakte Beschreibung fast jeder geometrischen Form ermöglicht. Durch Verbinden dieser Formen können Zeichnungen für Produkte erstellt, analysiert und erzeugt werden.

Die CAM-Funktionen bieten NC-Programmierung für moderne Werkzeugmaschinen unter Verwendung des NX-Konstruktionsmodells zur Beschreibung des fertigen Teils.

Nach Abschluss der Konstruktion ermöglicht die Anwendung „Manufacturing“ (Fertigung) das Auswählen der das Teil beschreibenden Geometrie, das Eingeben von Fertigungsdaten wie dem Werkzeugdurchmesser sowie das automatische Erzeugen einer Quelldatei für die Werkzeugpositionierung (Cutter Location Source File, CLSF), die zum Steuern der meisten NC-Maschinen verwendet werden kann.

Aus der vorhandenen Geometrie können sogar Daten für CNC-Brennmaschinen ausgelesen werden.

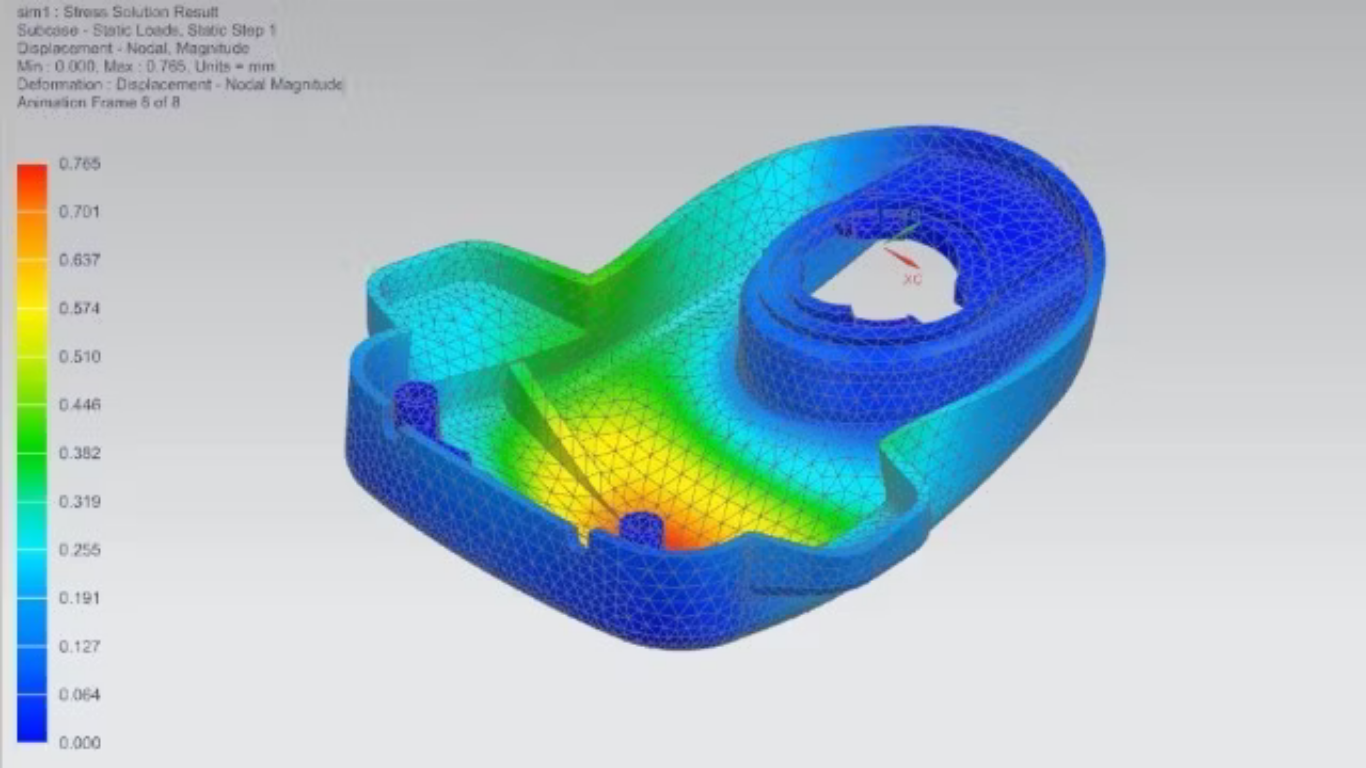

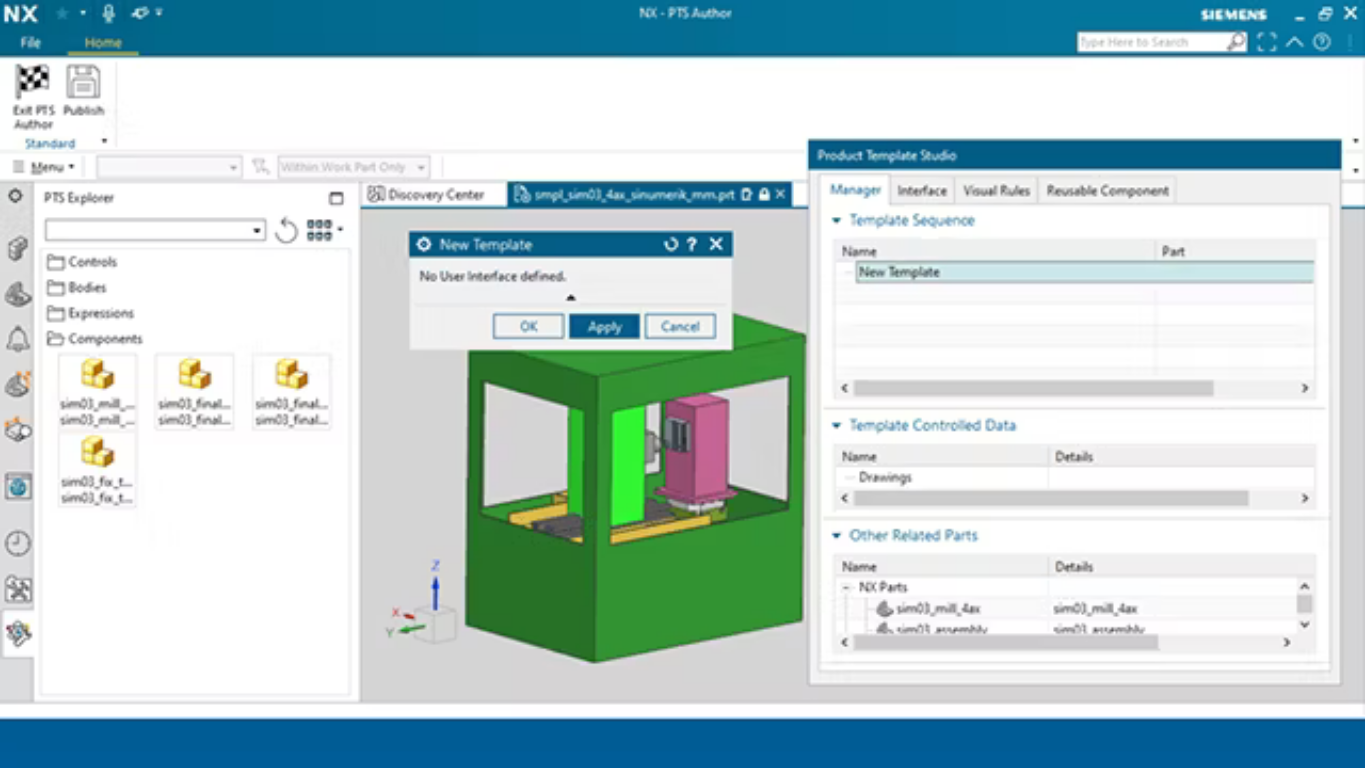

Die CAE-Funktionen bieten viele Möglichkeiten für die Simulation von Produkten, Baugrup
